九韶成功推出CNC系统3D刀补技术模块

近日，九韶成功推出五轴铣削加工的3D刀具补偿模块Power3DCC并交付客户。

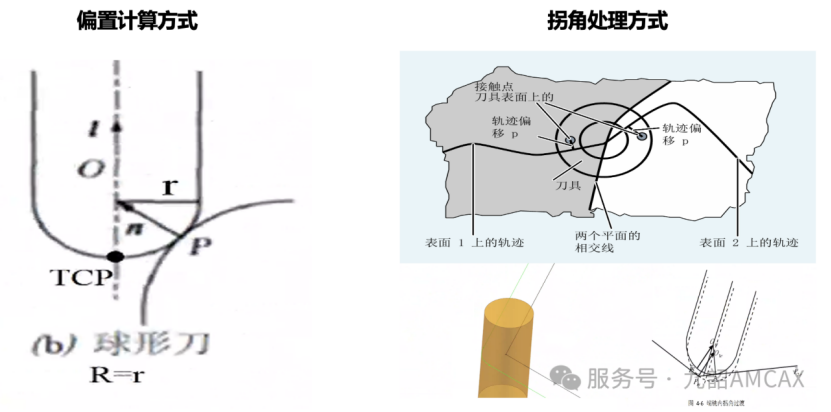

在CNC数控系统中，3D刀补技术使数控系统能根据切触点轨迹、刀轴矢量、表面法向矢量以及补偿值自动计算出刀具中心点轨迹，并且能够自动完成两个程序段拐角处的过渡处理。即执行3D刀具半径补偿后，刀具自动偏离原路径一个补偿值，从而加工出要求的工件轮廓。

本次推出的3D刀补技术模块基于九韶内核AMCAX研发，覆盖功能点如下所示。

侧铣补偿支持圆柱形刀，支持工件轮廓补偿和刀位补偿。

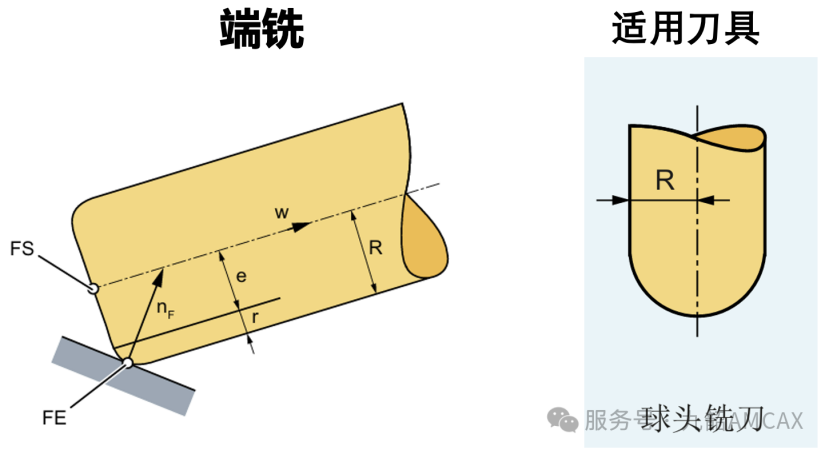

端铣补偿支持球头铣刀和圆弧头立铣刀、锥度球头铣刀，支持工件轮廓补偿和刀位补偿以及采用刀具恒定定向的补偿模式。

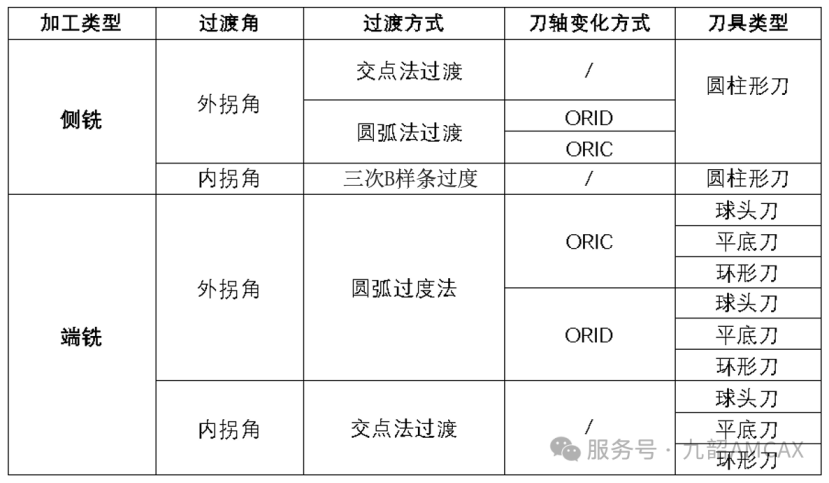

支持处理侧铣和端铣补偿中的外角平滑过渡，其中定向变化模式支持西门子ORIC/ORID两种模式，支持处理侧铣和端铣补偿中的内角平滑过渡。

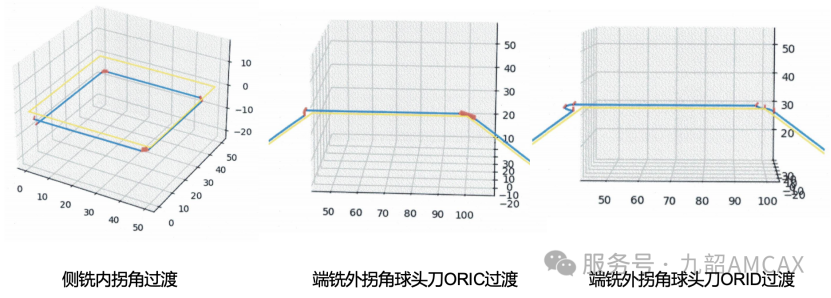

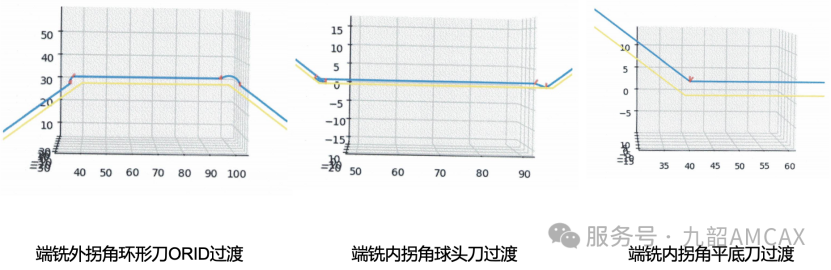

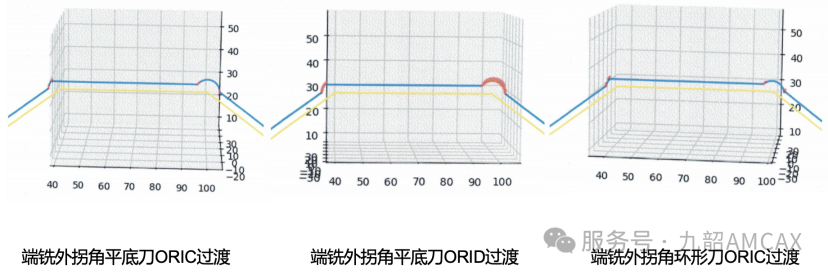

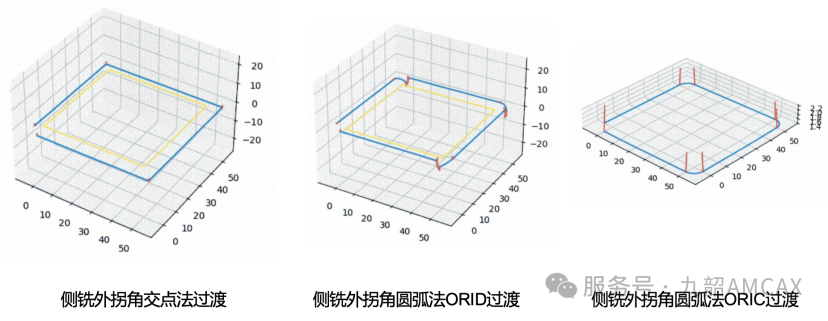

单元测试结果仿真如下。

九韶在高端装备计算机辅助制造领域，在合工大IMET研究所数十年积累加持下，已先后推出高端专用CAM软件PowerCAM、齿轮表面波纹度分析软件PowerGWA和CNC系统3D刀具补偿软件Power3DCC。欢迎联系我们洽谈合作。
